北京路达伟业科技有限公司 >> 交通工程检测仪器设备

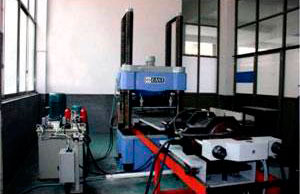

橡胶支座压剪试验机
仪器设备名称:橡胶支座压剪试验机[仪器设备留言]
仪器设备型号:QXZ-5000
仪器设备品牌:湖北
仪器设备价格:
微机控制电液伺服橡胶支座压剪试验机
1.1 符合《试验机通用技术要求GB/T2611-92》、《公路桥梁板式橡胶支座JT/T42004》、《拉力、压力和万能试验机JJG 139-1999》、《球型支座技术条件 GB/T17955-2000》的要求。
1.2 主机采用四立柱结构,并用多通道闭环测控系统控制加载电液伺服加载系统,能自动连续平稳加载、自动保载、自动采集数据、储存、绘制曲线、自动打印试验报告;
1.3 各种试验参数由计算机进行控制、测量、显示、处理并打印,集成度高,使用方便可靠。
1.4 可对各种金属、非金属材料、构件、预应力梁等进行压缩、弯曲试验,还可进行桥梁橡胶支座的抗压弹性模量、抗剪弹性模量、抗剪粘接性能、抗剪老化、摩擦系数、转角、极限抗压强度、容许转角等试验。
1.5 除具有抗压抗弯曲强度试验功能外,具有超压、限位等保护功能。
1.6 数据处理软件在windows2000/XP中文平台上运行,功能强大,操作方便。
2 主要技术指标
2.1  竖向压力系统
2.1.1  采用四立柱结构
2.1.2  试验力:5000KN
2.1.3  压力有效测量范围:20~5000KN
2.1.4  量程:全程不分档 等效六档
2.1.5  负荷精度:优于±1%(0.4%-100%F.S)
2.1.6  测力方式:荷重压力传感器测力
2.1.7  压缩面间距:800mm
2.1.8  工作活塞上升速度:0~20mm/min(可调)
2.1.9  工作活塞行程:250mm
2.1.10 位移测量范围:0-200mm(分辨率:0.01mm)
2.1.11 位移精度:优于±1% F.S
2.1.12 试件竖向变形测量范围:0~10mm(分辩率0.001mm)
2.1.13 试件径向变形测量范围:0~10mm(分辩率0.001mm)
2.1.14 加载方式:电液伺服自动加载
2.2  水平推力系统
2.2.1  试验力:1000kN
2.2.2  试验力有效测量范围:4~1000KN
2.2.3  示值精确度:优于±1%(0.4%-100%F.S.)
2.2.4  测力方式:荷重压力传感器测力
2.2.5  工作活塞推进速度:0~60mm/min(可调)
2.2.6  工作活塞行程:150mm
2.2.7  剪切横向变形测量范围:0~200 mm(分辨力0.01mm)
2.2.8  位移传感器:量程0-200mm,精度:±0.03mm
2.2.9  加载方式:电液伺服自动加载
2.3  转角试验系统
2.3.1  转角顶出力:300kN
2.3.2  转角力测力范围:1.2~300kN
2.3.3  示值精确度:±1%
2.3.4  测力方式:荷重压力传感器测力
2.3.5  工作活塞推进速度:0~60mm/min(可调)
2.3.6  工作活塞行程:150mm
2.3.7  加载方式:电液伺服自动加载
3 标准附件、特殊工具及选配件
3.1  5000KN电液伺服压力主机1台
3.2  1000KN水平剪切加载装置1套
3.3  转角加载装置1套
3.4  电液伺服油源(包括油源制冷机1台)1套
3.5  进口电液伺服阀(意大利ATOS)3套
3.6  Mulilt-07多通道闭环测控仪1台
3.7  容栅式数字百分位移传感器(量程:0-200mm)1只
3.8  容栅式数字千分位移传感器(量程:0-10mm)4只
3.9  水平轮辐式荷重传感器(量程:0~1000KN,精度0.1%FS。)1只
3.10 垂直轮辐式荷重传感器(量程:0~5000KN,精度0.1%FS。)1只
3.11 转角轮辐式载荷传感器(量程:0-300KN,精度0.1%FS。)1只
3.12 送样小车1台
3.13 电气控制台1套
3.14 微机1台(联想台式微机,PD 915/512M/80G/DVD/17寸液晶显示器)
3.15 打印机1台(A4激光打印机)
3.16 数据采集与处理软件1套
3.17 说明书1份
3.18 合格证1份
