电磁式动三轴试验系统
仪器设备名称:电磁式动三轴试验系统[仪器设备留言]
仪器设备型号:DDS-70
仪器设备品牌:北京
仪器设备价格:
DDS-70土动三轴仪是研究和测试土动力特性的实验室设备,主要用来做砂土液化试验,亦可做各种土的动强度、弹性模量、阻尼系数等常规或高频振动试验,还可做循环荷载试验。
DDS-70土动三轴仪可应用于各种建筑工程勘察设计部门,水利勘察设计部门,公路、铁路、冶金勘察设计及抗震部门进行地基和振动基础的设计及地震研究。
仪器主要技术指标:
试样尺寸 Ø39.1×80mm,Ø50×100mm
波形 正弦波、方波、三角波、任意周期波
频率范围 1~10Hz(正弦波)
轴向动荷载 1372N(峰-峰,正弦波)
允许轴向位移 ±12.5mm(2Hz以内);FS±1%
侧压 0~0.6MPa; FS 1%
反压 0~0.3MPa; FS 1%
电源 AC220V,50Hz
功耗 2.5kW

仪器的组成及各部分功能

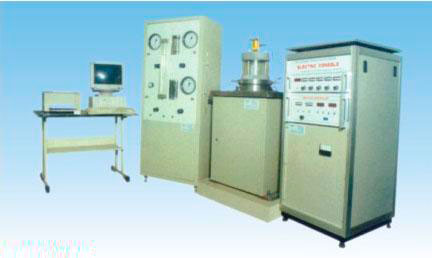

DDS-70微机控制电磁式振动三轴试验系统由以下各部分组成:
(1)主机:包括三轴室和激振器。
三轴室是由不锈钢、有机玻璃等加工件和密封件组装成的密封容器,能承受一定的压力,内部可充无气水,其功能是在实验时,上下活塞之间放置土试样。
激振器由励磁线圈、振动线圈、悬挂机构组成。其功能是将功率放大器输出的电流转换为激振力。是振动三轴实验的驱动装置。
(2)电控系统:包括功率放大器和测量放大器。其功能是提供激振器励磁线圈和振动线圈所必需的电源、测量参数放大。为满足试验系统的要求,功率放大器具有足够的输出功率、良好的直流稳定性和低噪声特性。
(3)微机系统:微机系统由波形发生板、PC机、A/D采集板组成。其功能是提供试验所必需的波形、频率,实现各种自动控制功能、数据采集和处理、绘制各种曲线及提供成果报告(用户可根据需要选择打印机)。
(4)静控柜系统:该系统是由压力容器、压力表、精密调压阀和管路系统组成。其功能是提供试验所必需的静荷载、静压力,监测静力试验参数等。
仪器的特点
DDS-70微机控制电磁式振动三轴试验系统是电磁激振式的,由微机控制的振动试验系统。因此,具有结构简单、操作方便、自动控制功能较好、数据采集和处理等特点。
(1)三轴室拆装方便
(2)系统的频响特性好,可作较高频率的振动试验
(3)具有应力控制、应变控制和自动分级施加动应力等功能
(4)可提供科研和生产所必需的曲线、数据及成果报告
这种电磁式驱动三轴试验系统,是水利部行业标准SL237-032-1999《振动三轴试验》规程选定的仪器。同国内外已有的气动式或液压式的仪器相比,具有频率响应快、结构简单、操作方便等特点。强大的软件单元除了可实现应力控制、应变控制和自动分级施加动应力等控制功能外,还能输出科研和符合水利部SL237-1999《土工试验规程》之生产所必需的曲线、数据及成果报告。1989年该仪器首次出口至加拿大国家研究院,加方的高级研究人员对仪器质量、性能及服务等均非常满意。1998年又成功地为香港大学提供一套微机控制电磁式三轴仪。目前已有近百台在全国各地广泛使用。
